COMO CONSTRUIR UNA CHIMENEA DE OBRA PASO A PASO " parte 1 "

  parte 1

Según la tabla de medidas  que he tomado, he elegido la chimenea de:
1,00 cm de ancha   x  0,80 cm de alta,  x   0,55 cm de profunda y con conducto circular de 350 mm.








PRIMER PASO.

Este es el sitio donde voy  a construir la chimenea angular.



SIGUIENTE PASO.

Trazaremos con un tiralíneas, el perímetro de la chimenea de 1,00 cm de ancha  x 0,55 cm de profundo y con una reducción atrás de 0,70 cm, formado con ángulos laterales de 30 grados a partir de los 30 cm.




SIGUIENTE PASO.

Con ladrillos refractarios hacemos la base de la chimenea , seguidamente,  lechamos las llagas con mortero refractario.



claro ejemplo de otra chimenea





SIGUIENTE PASO.

Limpiamos la base de ladrillos y levantamos las pilastras laterales a su altura correspondiente,
donde irá el dintel.
La altura será de 0,80cm.



                                                  claro ejemplo de otra chimenea







SIGUIENTE PASO.

Iremos levantando la caja exterior de la chimenea con ladrillo común perforado y mortero.



                                              claro ejemplo de otra chimenea





SIGUIENTE PASO.

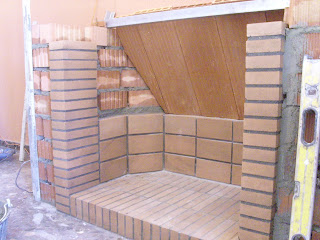

Iremos levantando el hogar con ladrillos refractarios, hasta un tercio de la altura ,donde irá la inclinación a 30 grados, buscando el dintel , que irá a unos (13cm ó 15 cm ) más  alto de dicho dintel y con separación de unos 12 cm, creando la garganta .
esta inclinación irá con rasillones sobre un ángulo de hierro de 4 cm x 4 cm
los rasillones por dentro se reforzarán con un emparrillado de mallazo y  mortero creando el pulmón dejando media caña echa con mortero lo más alisado posible.






                                                    claro ejemplo de otra chimenea.










SIGUIENTE PASO.

Cerrar todo el hogar con ladrillos refractarios.






claro ejemplo de otra chimenea






SIGUIENTE PASO.


Pondremos un ángulo de hierro de 4 cm x 4 cm sobre las pilastras para crear el dintel.



                                                claro ejemplo de otra chimenea.

´



Continuar con parte 2

CÁMARA DE HUMOS Y CONDUCTO.
